ISO法蘭的主要型號和尺寸

2019-10-05 郭方準 實用真空技術

　　ISO法蘭是口徑范圍大的O形橡膠圈密封真空法蘭，其主要型號和尺寸見表1。

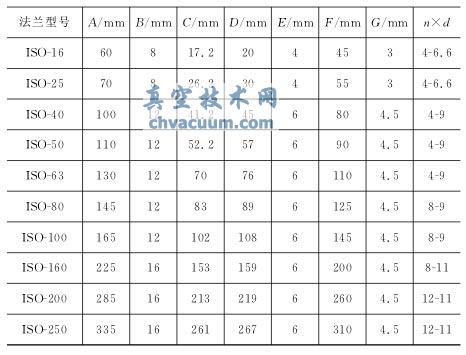

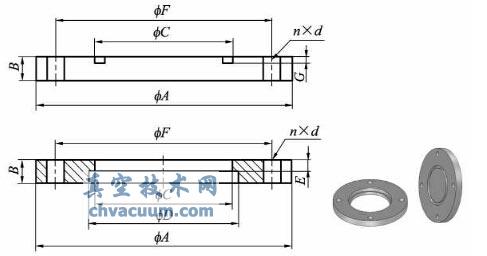

　　表1 ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

ISO法蘭的主要型號和尺寸

　　注：n×d中n為孔的個數，d為孔徑(mm)
