1.前言

　　隨著國產分子泵生產工藝的日臻成熟和生產單位的日益增多，近來，有些單位試圖將分子泵用在“熒光燈園排車”的真空系統中，希望提高熒光燈的真空質量。對這種做法，我基本上持否定態度。

　　真空系統(如：園排車、長排車等)在時間為t時的平衡壓強pt可用下列“動態真空方程”來描述：

　　式中：P_u---抽氣機組(或主泵)的極限真空度(Pa)；
　　　　　P_V----真空系統中材料的蒸氣壓(Pa)；
　　　　　Q_T---系統內總氣源(Pa·L/s)，Q_T=Q_O+Q_L+Q_P+……；

　　其中：Q_O為材料放氣率；Q_L為系統漏氣率；Q_P為管壁材料滲透率；

　　Se---主泵到被抽容器(如燈管)的有效抽速(L/s)。

　　上述“動態真空方程”表明：真空系統所能達到的真空度不僅與主泵的極限真空度有關，還與主泵對被抽容器(如燈管)的有效抽速、系統中的各種氣源及材料的蒸氣壓等因素有關。所以說，提高真空系統的真空度是一項“系統工程”，不能只寄期望于簡單的改用分子泵。

　　要說清這些問題，必須先簡要地重溫一些基本概念。

2.一些基本概念

2.1 氣體分子的平均自由程(λ )：(從略)

2.2 氣體沿管道的流動狀態和流導變化情況：

　　由于不同真空度下的λ 不同，使各真空區域的氣流狀態亦不同。在從大氣抽至高真空的過程中，真空系統管道內的氣流一般要經過四種狀態：湍流、粘滯流、過渡流、分子流。由于各種氣流狀態下流導的計算公式不同，所以，同一根排氣管在不同真空度下所呈現的流導值也不相同。

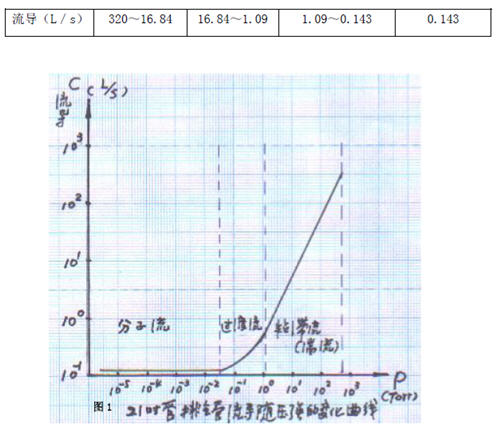

　　粘滯流下園長管的流導與管道內平均壓強有關，在高壓強下同一尺寸管道所呈現的流導隨壓強的降低而減小，進入分子流后就呈現一固定的流導，其值僅與幾何尺寸有關。 以21寸彩色顯像管為例，其排氣管內徑d=0.39cm，長度L=5cm，可計算出各氣流狀態所對應的壓強范圍和流導值(表1)：

　　這說明燈管排氣管在不同真空度下所呈現的流導是不同的。可能大家還不了解，這一特性己被人們不自覺地應用到生產熒光燈的園排車Ar 沖洗工藝中了。

2.3、真空泵有效抽速的計算：

　　園排車的真空系統，實際上是由多個單獨的真空系統組合而成的。按照工藝分布的需要，分別由單獨的機械泵(旋片泵或滑閥泵)和“機械泵＋羅茨泵”作為抽氣泵，再通過不同材質、不同內徑的多根管道及“功能部件”【含：中心盤、48 套“油捕集器”和48 只帶(或不帶)注汞裝置的排氣頭】等組成。

　　①總流導(C總)與各串聯的管道(和“功能部件”)流導(Ci)間的關系：

　　② 有效抽速(Se)的計算：

　　式中：Se----真空機組(或泵)的抽氣速率(L/s)； C總 ----管道的總流導(L/s)。

　　計算表明，在串聯的管道中，最小流導值(燈管排氣管的流導)往往決定了總流導值。即，在泵的抽速SP＞＞C 總時，Se≈C 總 。 換言之，無論選用多大抽速的泵對于被排氣圖1的燈管而言，效果實際上是一樣的。其有效抽速只能無限接近于排氣管的流導(有效抽速受排氣管流導值的限制)。在熒光燈生產中，排氣管內的氣流狀態基本上處于“湍流－粘滯流－過渡流”之間，很少涉入“分子流”。當然，考慮到生產中需要盡快地抽除“洗Ar”時的較大氣體負荷以及對付管道和中心盤等“功能部件”的放氣和漏氣，實際上人們選用的抽氣泵的抽速還是遠大于排氣管的流導值的。

2.4、關于真空系統中的氣源：

　　真空系統中的氣源包括：(1)漏氣；(2)材料放氣；(3)材料蒸發；(4)滲透、升華的蒸氣和分解出來的氣體；(5)真空泵本身構成的氣源(如返擴散和再釋放)。這里，僅就主要的兩項(漏氣和放氣)做一簡介：

①漏氣(Q_Ｌ)：

　　在真空系統中，漏氣是絕對的，不漏氣是相對的。真空界的這一觀點是符合唯物主義辨證法的。我們所指的“漏”是與最大允許漏率的概念聯系在一起的。“漏氣率”QL 是常數，應盡可能地排除或?qū)⑵湎拗圃谠试S的范圍內。 對于動態真空系統來說，只要真空系統的平衡壓強能達到所要求的真空度，這時既使存在微小漏孔，也可認為系統是“不漏的”。一般QL(漏氣率)控制在系統所容許的總氣量QT 的1/10。

　　這里舉幾個實例，作一說明：

　　a.用于“通訊衛星”中電視信號接收后再放大的“行波管”，要求高可靠、長壽命(20 年)、低噪聲。因為，它的管殼是金屬-陶瓷結構的。為此,我們設計的排氣臺不僅使用了分子泵和離子泵,而且系統全部按超高真空要求設計【真空系統的漏氣率Q_Ｌ＜5×10^-12 托·升／秒。】(如：選用全金屬超高真空閥門、超高真空法蘭、采用無氧銅密封圈、無氧銅排氣管與不銹鋼排氣口之間亦采用硬密封形式連接等)。該排氣車的極限真空度優于5×10^ˉ8Pa(該全金屬真空系統.沒有一處有橡膠等有機物)。通常，這種行波管在排氣時還帶著一個小型離子泵。采用“兩次封離”的方法進一步提高管內真空度(排氣工序結束時，行波管和帶著的小型離子泵一起被封離排氣臺；當管子“老煉”時，用小型離子泵吸收放出的氣體，“老煉”結束后再進行第二次封離---將離子泵與行波管封離。因為上天的器件要求重量輕，不好帶著離子泵)。

　　b.彩色顯像管在封離排氣臺后的真空度一般在5×10^-4Pa 上下，蒸散管內裝有的吸氣劑、經過“老煉”后，管內真空度可升至5×10^-6Pa 左右。
