以弧面分度凸輪工作輪廓面方程為基礎，直接利用Pro E 中的曲線命令建立笛卡爾方程曲線，利用邊界混合命令生成曲面，合并曲面，完成實體化特征。應用Pro/E集成的有限元模塊Pro/MECHANICA進行結構的有限元分析，得到靜態分析、失穩分析、模態分析受力云圖，為改進設計提供了參考依據。模型的一致性好、數據完整，克服了專業有限元分析軟件前處理不足的缺點，提高了有限元分析的工作效率。

　　引言

　　弧面分度凸輪機構在動力學性能、承載能力、分度的精度以及分度的速度方面均有不可比擬的優越性。采用Pro /E5. 0 軟件對弧面分度凸輪特征進行參數化建模，以參數化模型的特征建立相應系列化關聯點，生成系列化產品模型。并對弧面分度凸輪進行結構分析，找出應力薄弱處，為提高零件設計強度提供參考，確保產品設計的合理性，減少設計成本，縮短設計周期。Pro/Engineer Wildfire5. 0 軟件是PTC 公司基于單一數據庫、參數化、特征、全相關及工程數據再利用等概念開發出的一個功能強大的CAD/CAE /CAM 軟件。Pro/Engineer 的最大特點就是基于特征的參數化建模，參數化模型以約束來表達產品模型的形狀特征，以一組參數來控制設計結果，從而通過變換一組參數值方便地創建一系列相似零件。其自帶的Pro/MECHANICA structure 是集靜態、動態結構分析于一體的有限元模塊，能夠模擬真實環境為模型施加約束及載荷，進行靜態分析、失穩分析、模態分析等。與現有主流有限元分析軟件前處理功能相比，建模能力優勢明顯，模型的一致性好、數據完整，從而可以提高設計工作效率。

1、弧面分度凸輪三維建模

　　1.1、弧面分度凸輪計算公式

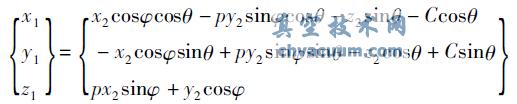

　　弧面分度凸輪工作輪廓面方程:

　　弧面分度凸輪通用共軛接觸方程:

　　上面兩式中，p —凸輪分度期廓線的旋向符號，左旋p= + 1，右旋p = - 1; ω1—凸輪的角速度; ω2—從動盤的角速度; C—凸輪與轉盤間的中心距; —從動盤上滾子的位置角，是滾子的起始位置角與滾子的角位移之和; r、ψ 為從動盤上滾子圓柱形工作面方程式中的曲面參數。

4、結束語

　　以弧面分度凸輪工作輪廓面方程為基礎，直接利用Pro/E 中的曲線命令建立笛卡爾坐標方程的分度期曲線，利用偏移命令和鏡像命令建立間歇期的曲線，再將生成的曲線合并成曲面，完成實體化特征。與現有的編程法及二次開發相比，無需專業的編程背景，該方法簡單易操作。利用Pro/Engineer Wildfire5. 0 集成的有限元模塊Pro/MECHANICA 環境中進行結構分析，借助靜力分析、模態分析、失穩分析等結構分析的受力云圖，發現廓面設計缺陷，為結構改進提供了依據。
