淺析大型儲罐罐底的焊接變形

2019-10-05 方福凱福建省輕工業安裝公司

　　大型儲罐在石油化工裝置中是不可缺少的設備之一，而罐底嚴重的焊接變形會降低儲罐的承載能力及穩定性，甚至使罐底底板報廢。因此，罐底是整個儲罐的關鍵部位，關系到整個儲罐制作安裝的成敗。

　　隨著經濟的發展，儲罐容量越來越大，現在上萬立方米的儲罐比比皆是，罐底面積隨容量也增大。儲罐底板是由多塊條型中幅板和多塊弓型邊緣板拼接而成（見圖1 所示），是整個儲罐受力最大的部位。其焊接特點為：直徑大、板薄、鋼板厚度與儲罐底的寬度之比很小，剛度差，焊縫數量多，焊接應力大，易產生焊接變形且變形量大，控制難度大。因此分析焊接變形的機理及各種影響因素，掌握其變化規律，采取有效的減少變形措施，控制罐底的焊接變形，確保儲罐罐底的制作質量，是整個儲罐制作的重要環節。

1、罐底板焊接變形形成的機理

1.1、焊接局部的、不均勻加熱和構件的剛性約束

　　焊接過程是對焊件進行局部、不均勻的加熱過程，焊接時，高溫區域（焊縫及焊縫的焊接側）受熱膨脹，受周邊低溫區域的剛性阻礙而不能自由伸長，產生熱塑性變形，冷卻時，高溫區域因熱塑性變形而產生收縮量大，低溫區域產生收縮量小，這種不平衡的內部收縮導致底板產生凝縮應力和凝縮變形。

1.2、金相組織的轉變

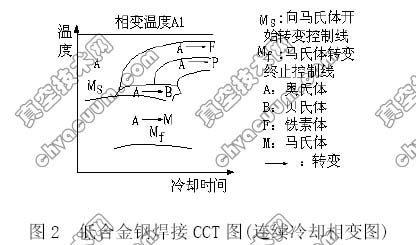

　　焊接時，高溫區域的組織由珠光體變成奧氏體，冷卻后，奧氏體轉變?yōu)榛旌象w，如珠光體加索氏體、索氏體加屈氏體等，甚至轉變馬氏體(如圖2 所示)，且焊接的加熱與冷卻速度都較快，焊后組織極不均勻，因此，焊縫及熱影響區的硬度和脆性隨之增大，延伸率和斷面收縮率也隨之加大，底板產生組織應力和組織變形。

　　凝縮變形和組織變形的共同作用，使底板產生縱向收縮變形和橫向收縮變形，通過這兩種變形引起底板的各種變形，如收縮變形、角變形、彎曲變形、扭曲變形、波浪變形等，而罐底的焊接變形主要是收縮變形、角變形、波浪變形。

2、防止和減少罐底板變形的方法

　　防止和減少罐底板變形的方法：在保證焊的前提下，盡量降低焊接線能量；減小焊接區與整體結構之間的溫差；最大限度地減少底板在接過程中的剛性約束；提高構件的剛度；控制組織相變，盡量減少淬硬組織，且使組織細化、均勻；減少焊接應力并使應力均勻分布。

3、罐底板變形的控制

3.1、制定合理的排版設計方案

　　(1)罐底板的排版直徑按其設計圖紙直徑放大0.15～0.2%，以補償焊縫的縱向和橫向焊接變形收縮量。

　　(2)盡量選擇大規格鋼板。由于焊縫的縱向收縮量與焊縫長度成正比，采用大規格鋼板后，罐底板的焊縫長度大量減少，縱向收縮變形也相應地減少，同時減少焊接工作量，降低材料消耗，節約人力和物力，縮短工期，提高效益。

　　(3)采用帶墊板的對接焊縫（見圖3 所示）或者Z 形搭接焊縫（見圖4 所示），相當于鋼板在焊接位置增加了加強筋，增強了底板的結構剛度，抵抗失穩變形的能力得到加強，使橫向收縮變形與角變形變小，同時避免因?yàn)樘岣邉偠榷黾庸薜装逭w厚度而造成施工成本的浪費。
