ITER導體總體氣密性檢測系統介紹
ITER導體總體檢漏系統主要分為抽氣系統與檢測系統兩部分。如圖1 所示，氣密性檢測容器由上封頭、中部筒體、下封頭、支撐底腳、焊接法蘭圈、中部加強筋及內部環體支撐等部件組成;其內徑D=4.6 m，總高度H=6.1 m，體積V=92.55 m3,內表面積S=111.6 m2，整個真空室重約23.5 噸，全部采用304 不銹鋼材料制造。
粗真空抽氣系統由3 臺TRP- 48 機械泵并聯組成,每臺標稱抽速15 L/s;主抽氣泵為一臺TYHB 型復合分子泵，標稱抽速1600 L/s。分子泵的前級管路并聯一臺TRP- 48 機械泵和一臺Leybold PhoeniXL300 型檢漏儀。
抽真空時只用機械泵作為分子泵的前級泵，氣密性檢測時只使用檢漏儀作為分子泵的前級泵。在F500 主抽氣管道上分別安裝一只ZJ- 27 電離規和一只ZJ- 52T 型皮拉尼規，真空測量范圍為105 Pa~10- 5 Pa。
Varian 標準漏孔安裝在離主抽氣口最遠端處；導體壓力氣路的進氣口和出氣口上分別安裝一只KY3804壓力傳感器，壓力測量范圍為0.1MPa~10MPa，同時，在壓力回路設置一抽氣口。

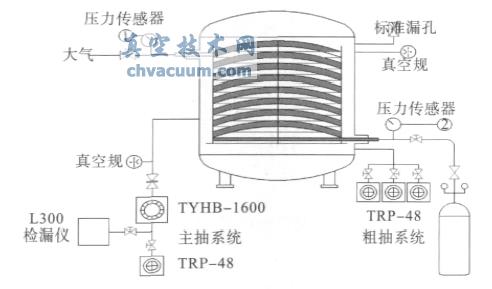

圖1 ITER導體總體真空檢漏系統布置
