GB/T 16709—1996 真空技術 管路配件 裝配尺寸

Vacuum technology-Pipeline fittings-Mounting dimension

        GB/T 16709—1996 真空技術 管路配件 裝配尺寸標準是等同采用國際標準ISO 9803:1993《真空技術— 管路配件— 裝配尺寸》制定的。

        國際標準ISO 9803中引用標準是:ISO 1609:1986((真空技術— 法蘭尺寸》和ISO 2861-1:1974《真空技術— 快卸連接器— 尺寸第一部分:夾緊型》。本標準引用標準為與之相對應的國家標準GB/T 6070-1995《真空法蘭》和GB 4982-85《夾緊型真空快卸法蘭》。

一、范圍

        GB/T 16709—1996 真空技術 管路配件 裝配尺寸標準規定了公稱通徑R5系列從10~250真空管路配件(彎管、T形管、十字管)的裝配尺寸。

二、引用標準

        下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

        GB/T 6070-1995 真空法蘭

        GB 4982-85 夾緊型真空快卸法蘭

三、尺寸

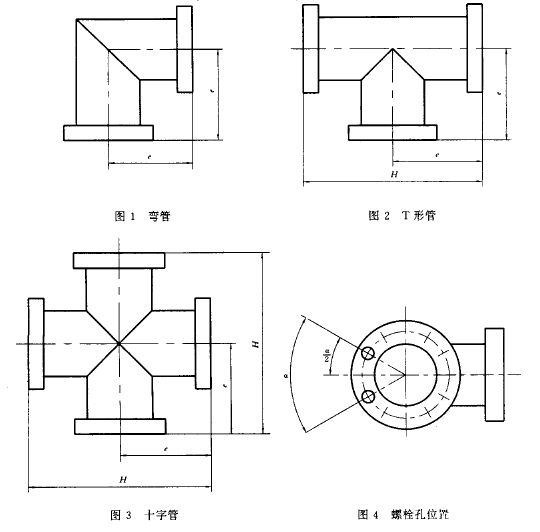

        真空管路配件的裝配尺寸應按表1規定，并見圖1~圖3e

        法蘭尺寸應按GB/T 6070和GB 4982的規定。

        GB/T 607。規定的法蘭螺栓孔位置應按圖4所示，a角是螺栓孔數的函數。

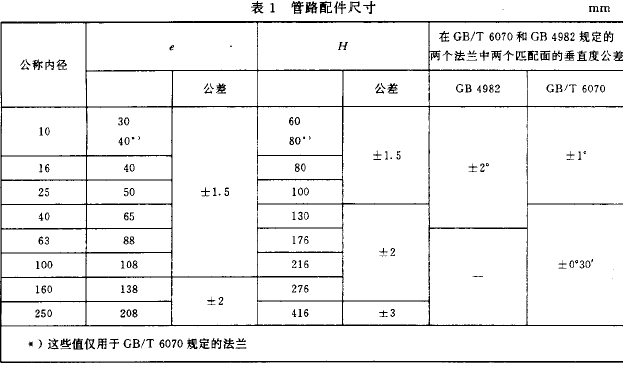

表1 管路配件尺寸
