通過取消傳動裝置上的豎齒輪，并把豎齒輪的軸加長至外部，利用擋片反饋信號，使信號可以準確反應出閥柄所處的位置，從而杜絕閥體跑風、信號失靈等故障的發生，并且延長冷風閥的使用壽命。

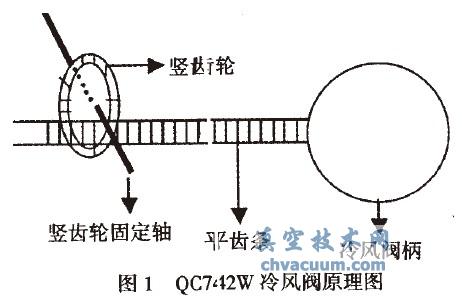

　　長鋼3號高爐熱風爐從2000年8月份開始使用型號QC742W冷風閥。隨著高爐冶煉強度的提高，高爐各個系統的設備都處于全負荷運行，特別是熱風爐冷風閥故障頻繁，雖然真空技術(http://smsksx.com/)網采用了加大豎齒輪和墊平平齒條等辦法，但都未能解決跑風和信號失靈問題。其他高爐相同型號的閥門也出現了同樣的故障。熱風爐跑風、信號失靈等問題嚴重影響了高爐的生產。QC742W冷風閥工作原理圖如圖1。

　　分析設備故障的原因，主要有以下三點：

　　(1)豎齒輪和平齒條在前端接觸不靈，造成信號丟失，不能正常反應閥柄的位置。操作者無法判斷閥柄所處位置，造成誤操作，因而出現多次跑風，并且也存在著斷風、憋風的重大隱患。

　　(2)豎齒輪和平齒條后端間隙縮小，相互頂撞增大了閥柄的受壓，導致閥柄關不到位而跑風。

　　(3)平齒條出現前低后高，造成后端受壓增大,因此也就增大了磨損，這是影響閥門壽命關健所在。

1、QC742W液動齒條插板閥的工作原理及技術參數

　　QC742W冷風閥安裝在熱風爐系統垂直布置的冷風支管上，用于切斷進入蓄熱室的冷風。此閥在熱風爐送風期開啟，燃燒期關閉。

　　QC742W冷風閥是齒條式水平安裝自壓密封插板閥，由閥體、閥蓋、閥板、均壓小門、齒條、驅動裝置等部件組成。閥門的啟閉靠傳動裝置帶動齒輪、齒條、閥板運動來實現。關閉時靠介質壓差使閥板緊壓在閥體密封面上達到密封。閥體內有道軌，并裝有彈簧緩沖器，以保證閥板的平穩運行及減少沖擊。閥門啟閉位置的確定是靠行接近開關控制。主要參數如表1所示。

表1 QC742W冷風閥主要參數

2、改造過程

　　(1)為了解決冷風閥信號失靈、跑風，延長冷風閥壽命，利用高爐休風機會，根據以前木工工具“土木轉”的原理，對3高爐1號熱風爐冷風閥進行改造。

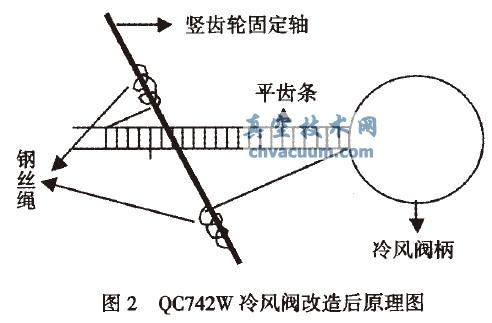

　　首先，打開閥蓋，取消豎齒輪；其次，在平齒條兩端各固定一根3mm×800mm長鋼絲繩；第三，讓閥柄停留到開或關的某一個固定位置上；第四，把兩根鋼絲繩的另一端固定在豎齒輪的軸上，注意必須把長出的部分用力纏在軸上再固定。QC742W冷風閥改造后原理圖如圖2。

　　通過改造，靠閥柄的開關就可以使固定軸轉動,從而返回信號。本次改造的成功之處是：①取消豎齒輪，減少了對閥柄的受壓，也就是減少磨損，可延長閥門的壽命；②信號不再受平齒條高低的影響，只要閥柄開關就能使信號軸轉動，從而使信號及時返回。但不足之處是：①鋼絲繩的選材困難，用普通鋼絲繩難以拉緊，造成信號開關不準確；②由于鋼絲繩子質量問題，堅持不到1個月就拉斷造成信號完全失靈。

　　(2)鑒于第一次改造存在的缺點，經過現場觀察和具體操作運行，隨后對冷風閥進行第二次改造，本次改造為安全起見，只對3號冷風閥進行改造。改造過程如下：

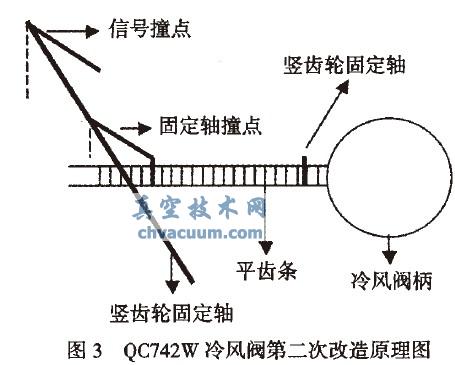

　　取消豎齒輪；在豎齒輪的固定軸上，垂直焊一件!16mm×65mm的園鋼；在平齒條的開關位置上各焊一根!8mm×50mm的園鋼，使之能碰撞豎齒輪軸上的園鋼，并且能左右擺動30°；在豎齒輪固定軸外端中心處焊接一件20mm×200mm的螺紋鋼，以加長固定軸；在螺紋鋼頭端焊一根!20mm×300mm的螺紋鋼，并且和!16mm×65mm園鋼是平行；在外部適當位置固定接近開關信號，其原理圖如圖3。

　　本次改造比較成功。自改造后，冷風閥運行正常。之后，利用高爐休風機會把1號、2號冷風閥都進行了改造。至今，三個冷風閥運行良好，沒有發生以前出現的故障。

3、總結及推廣

　　通過對熱風爐冷風閥進行改造，閥門的信號可以準確反應出閥柄所處的位置，杜絕了閥體跑風等事故的發生。改造后把豎齒輪的軸加長至外部，所以操作時即是信號失靈也可直觀地觀察到閥柄所處位置，杜絕了熱風爐斷風、憋風等重大事故的發生。改造取消了豎齒輪，閥柄的開關不受豎齒輪的影響，所以可大大延長冷風閥的使用壽命。

　　本次對熱風爐QC742W冷風閥的改造，成本較低，方便易行，易于推廣。具有有一定的經濟價值。
