水環真空泵主要由泵體、葉輪、端面圓盤、泵體端蓋組成，如下圖所示。

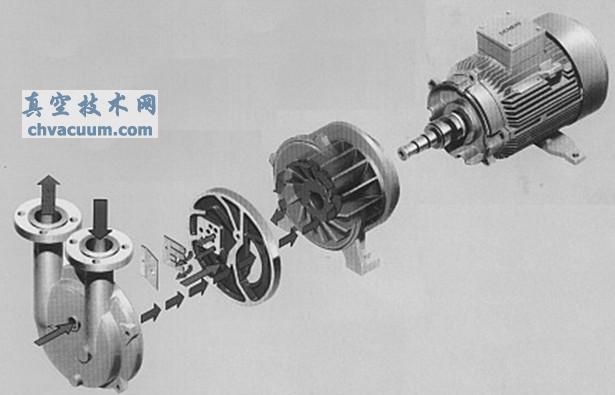

水環真空泵的基本結構圖

　　泵體：內腔加工精度要求不高，但對鑄件毛坯有要求(不能有砂眼、疏松等鑄造缺陷)。

　　葉輪：為整體鑄造形式，材料有球墨鑄鐵、不銹鋼(耐腐蝕)等。

　　可以做成直葉片(限于小泵);一般做成向前彎曲的葉片，前彎曲葉片有利于水環的穩定和提高水環的圓周速度，提高泵的極限真空度。

　　端面圓盤：開設有吸排氣口，溝通泵腔(葉輪艙)與泵側端蓋的吸排氣通道(口)。

　　泵體端蓋：小泵的單側端蓋上開有吸、排氣口，大泵為了滿足抽、排氣量的要求，增加吸氣面積，兩側都開有吸、排氣通道，在泵體的外部用管路將兩側的吸、排氣口并聯起來，以增加吸排氣通道面積。
