氣鎮閥和氣鎮孔的結構與計算

2020-05-03

一、氣鎮閥的結構與設置

  最簡單常用的氣鎮閥結構如圖9所示。一般均由調節件與逆止閥兩部分組成。調節件用來控制摻入的氣體量。逆止閥是用來防止泵腔內的混合氣體壓力高于摻氣壓力時出現返流。另外一些較常用的氣鎮閥結構就不列舉出來了。

旋片式真空泵常用氣鎮裝置結構圖

圖9:旋片式真空泵常用氣鎮裝置結構圖

  氣鎮孔的位置的設置一般有兩種形式:

  1、在泵的排氣口附近。當壓縮腔與排氣口相通時,開始摻氣,一直到泵腔內部壓力和外界摻氣壓力相等為止。

  2、氣鎮孔設置在端蓋上。摻氣開始與終了是受轉子的端面控制的。氣鎮孔越早接通泵腔,摻氣時間就越長,摻氣量也就可能大一些。但是為防止摻入的氣體直接進入被抽容器中,必須在壓縮腔與吸氣口隔絕時,才能接通氣鎮孔。所以,端蓋上的氣鎮孔是在吸氣終了以后,轉子再轉過一個角度(10o~15o)時,才開始露出來進行摻氣。

  對雙級氣鎮泵(不論高真空級和低真空級做成等容積或不等容積),氣鎮孔均設置在低真空級上。

二、 氣鎮孔的計算

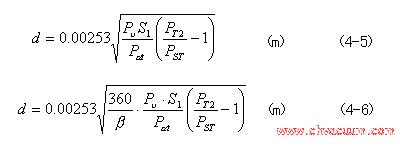

  如氣鎮孔用盲釋d表示,則(4—5)

  (4—5)式是考慮連續摻氣時氣鎮孔計算公式,當氣鎮孔開設在泵側端蓋上時,假設的連續摻氣與實際有出入。此時,可按下式計算氣鎮孔直徑:(4—6)

氣鎮孔的計算公式

  氣鎮孔的計算公式

  式中 β——摻氣開始與終止兩位置之間泵軸轉過的角度。

  對旋片泵 β= 180度 (二旋片轉子結構)

  對滑閥泵 β= 240度

  對余擺線泵 β= 180度
