介紹兩種生產上常用的氦質譜檢漏儀檢漏方法: 氦罩法和噴吹法。

1、氦罩法

         氦罩法是用一個檢驗罩把被檢件包起來, 檢漏時先排除罩內空氣, 然后充入100kPa的氦氣。當檢漏儀輸出指示有變化時, 表明處于氦罩下的被檢件有漏孔。檢驗罩子可用塑料薄膜制成, 對于大批量的小零件, 也可制作專用的剛性好的檢驗罩, 使所充示漏氣體的壓力高于100kPa , 以提高檢漏靈敏度。氦罩法檢漏流程如圖2所示。

2、噴吹法

　　噴吹法是最常用、最方便的檢漏方法。檢漏時, 用連接在裝有氦氣的氣瓶上的噴嘴對著疑有漏孔處進行噴吹。噴吹法檢漏應注意以下幾個問題:

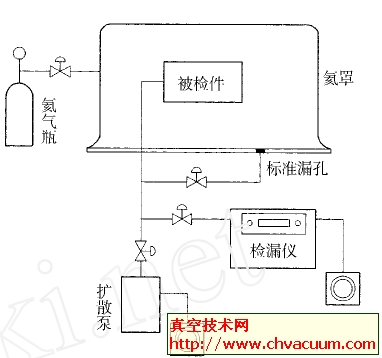

圖2 　氦罩法檢漏流程示意圖

      (1) 檢漏次序: 從被檢件的上方至下方, 由靠近檢漏儀處向遠離檢漏儀處逐點進行噴吹。

       (2) 初檢時用大口徑的噴嘴, 使氦氣流的覆蓋面積較大些, 找出漏孔所在的區域后, 改用小口徑噴嘴確定漏孔的準確位置。

       (3) 要先修補檢測出的大漏孔(用真空泥封堵) , 再去檢測小漏孔。

       (4) 當存在兩個距離很近的可疑漏孔點時, 應先把一點蓋住, 再用最細的噴嘴噴吹另一點。

       (5) 當噴嘴噴吹某點時, 如果檢漏儀指示有變化, 但其上升速度很慢且指示值很不一致, 就表明鄰近的其他地方存在大漏孔。

      (6) 檢測出漏孔后還應再作幾次復驗。

        一般先進行總漏率的測定工作, 只有當總漏率超出允許值后, 再進行漏孔的定位工作。檢漏環境要保持通風良好、清潔和干燥, 不得有強電磁干擾和強烈振動, 環境溫度為(23±7)℃, 現場要備有溫度和大氣壓力監測裝置。
