二、將AutoCAD的圖形轉換并導入SolidWorks

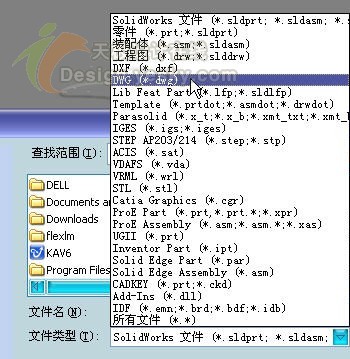

　　打開SolidWorks，選擇“打開”，從下拉列表中選擇“DWG”文件，“DXF/DWG”輸入對話框出現。如圖。

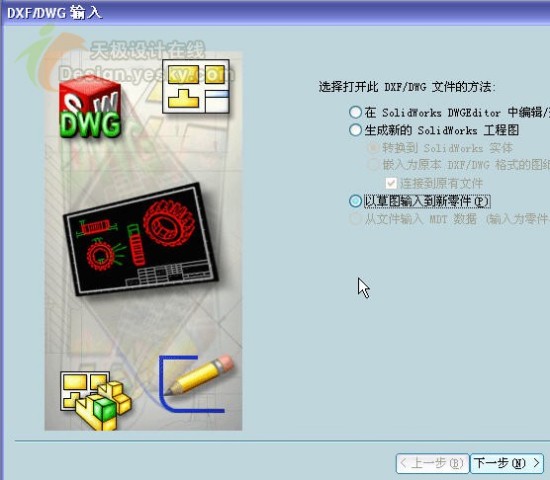

　　選擇第三項，“以草圖輸入到新零件”即導入AutoCAD格式的文件。選擇“下一步”圖3。

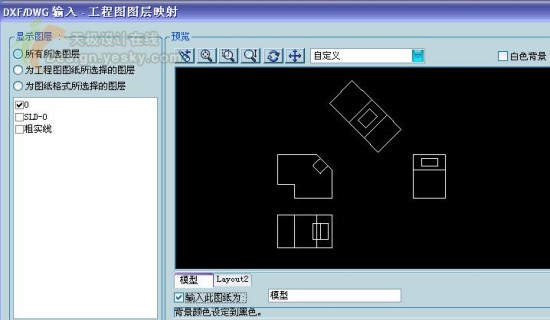

　　 出現“工程圖圖層映射”對話框，如圖。

　　 在“顯示圖層下面”，選擇“所有所選圖層”，在下面的圖層選擇中，選中“0層”前面的選擇框，因為基本輪廓圖形都是在“0層”中繪制，故只將此層中的圖形輸入到SolidWorks中。

　　預覽：在輸入前，利用“預覽”下的圖形瀏覽工具，可以象AutoCAD一樣進行圖形的放縮，局部放大，平移等視圖操作。
　　“白色背景”：將背景顏色設置為白色。
　　選擇“輸入此圖紙為”：模型

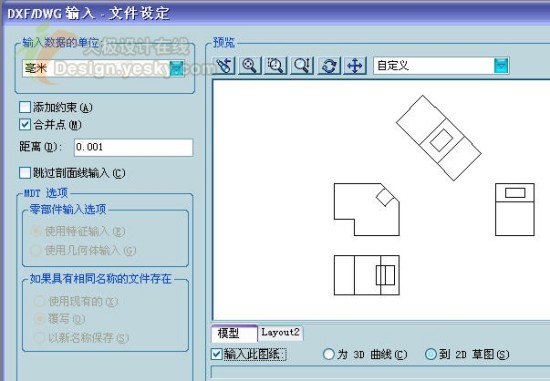

　　選擇下一步，出現文件設定對話框。如圖

　　輸入數據的單位：按照習慣，一般選擇“毫米”。

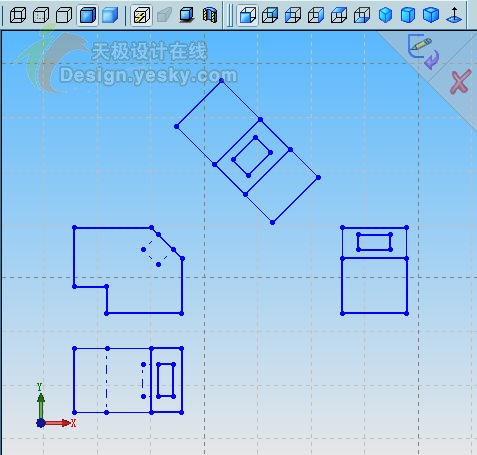

　　選擇“添加約束”和“合并點”，選擇輸入此圖紙為“2D草圖”，這樣可以把AutoCAD的圖形轉換為3D軟件中的草繪，便于后續三維模型的生成。單擊“完成”，成功將AutoCAD的圖形轉換并導入。如圖。

　　注意：由于在生成三維模型的特征時，各草繪的輪廓一般是封閉的（曲面除外），所以在進行下一步之前，最好檢查一下，看草繪圖線有無不封閉的情況，有無多余的線或點，各圖線是否真正相交形成封閉圖形。
