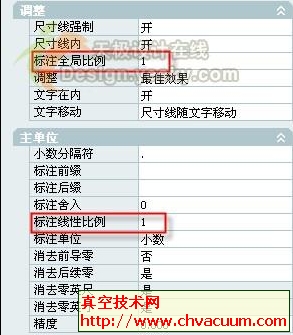

我們知道，在AutoCAD中繪制圖形是按比例的，但是尺寸標注時，在屬性管理器中會看到有兩個和標注有關的比例：標注線性比例和標注全局比例。如圖。

標注線性比例和標注全局比例

　　如果我們選擇菜單“標注－樣式”，打開標注樣式管理器，“主單位”選項卡下，可看到調整標注線性比例的選項。“調整”選項卡下，可看到調整標注全局比例的選項。同時，它們分別對應兩個系統變量DIMLFAC 和DIMSCALE，修改這兩個系統變量的值，也等于調整了這兩個比例。

　　有的初學者在新建或修改標注樣式時，經常會混淆或迷惑，造成圖紙出現比例方面的錯誤。

　　那么，為何尺寸標注會有兩個有關的比例呢？它們有什么區別呢？下面就說明一下它們的作用和不同，以防止誤用。

　　標注線性比例和標注全局比例的區別

　　一般在繪制圖形時，會根據情況不同而采用不同的比例，這就涉及到標注尺寸值的調整問題。

　　舉例說明：

　　如果圖形都按1：1在CAD中繪制，在標注樣式中標注比例設置為1，此時進行尺寸標注，系統給出的缺省尺寸值就是實物的實際值。

　　但在比例為N:1的情況下，圖形進行了放縮，如果按照標注時系統給出的缺省尺寸值，會按放縮后的值給出。

　　如果想無論圖形如何放縮，系統給出的缺省尺寸值都是按實物實際值標注，就要調整標注線性比例。

　　具體舉例說明

　　比如某圖形中的一個尺寸，實物值是10，按照2：1比例繪制，在CAD里面長度為20，比例因子是1的情況下進行標注，系統自動給出缺省值就是20，所以要將比例因子調整為1/2。

　　由此延伸開來，按照N:1繪制圖形時，相應的標注比例就要調整為1/N。

　　而這個比例的調整，就是要設置或修改標注線性比例。

　　另外一個比例――標注全局比例，和標注的尺寸值無關，主要是控制標注各要素的大小，距離或偏移等。

　　現在為了繪圖格式的統一和標準化需要，很多公司指定了自己的繪圖模板，對一些繪圖的要求作出了基本的規定。

　　比如一個繪圖模板中，模板規定標注要素中的文字高度為4，箭頭大小為2.5，這是在默認標注全局比例為1的情況下。

　　如果將標注全局比例調整為2，標注的尺寸值不會受到影響，而相關的尺寸要素――文字高度和箭頭大小變?yōu)樵瓉淼囊槐丁?/p>

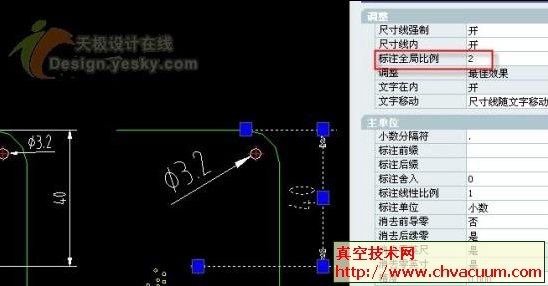

　　如圖就是改變標注全局比例的例子。

改變標注全局比例的例子

　　可以看出，標注的尺寸值沒有變化，而標注文字和箭頭等放大了，這就是受到了標注全局比例的影響。

　　所以，在了解上述兩個比例的區別后，在新建圖形或模板時，除去頁面大小，繪圖單位、文字格式、顏色、線型等設置外，還要設置標注樣式，根據繪圖實際采用的比例，以及圖形標注元素的要求，對標注比例進行相關的調整和設置。
