采用一種新型的等離子體輔助脈沖直流磁控濺射濺射沉積方法，在低溫狀態(100℃) 下制備了氮化鈦薄膜，利用X射線衍射儀、輪廓儀、分光光度計、原子力顯微鏡對氮化鈦薄膜進行了表征，研究了等離子體源在薄膜制備過程中的作用。結果表明采用該方法可在低溫環境下制備高溫抗氧化性能良好的氮化鈦薄膜。當離子源功率為500 W 時，制備的氮化鈦薄膜表現良好氮化鈦(111) 擇優取向，薄膜表面粗糙度為1.43 nm，紅外反射率可達到90%。

　　氮化鈦(TiN) 薄膜作為一種多功能材料，它具有高溫穩定性、高硬度、低電導率、低摩擦系數、耐腐蝕等性質，在硬質涂層、耐高溫涂層以及裝飾涂層等多個領域有著廣泛的應用。制備氮化鈦薄膜的方法有很多，主要有電弧離子鍍和磁控濺射兩種鍍膜方法。電弧離子鍍由于沉積速度快，薄膜與基底結合力強因而在工業生產上應用廣泛，其缺點是所制備的薄膜會保留由陰極材料射出的微米級顆粒，致使薄膜表面粗糙度與摩擦系數增大，因此限制了電弧離子鍍法在高性能薄膜領域的應用。

　　相對電弧離子鍍而言，磁控濺射法制備的膜層不存在大尺寸顆粒的問題，并且制備的薄膜表面光滑致密。但是傳統的磁控濺射法也有它的不足之處，磁場約束的高密度等離子體區只能分布在靶面附近，而整個真空室內的等離子體密度低。鍍膜過程中由于離化率低，在保證較高的沉積速率的前提下，很難獲得高化學計量比的氮化鈦薄膜；而且，為了保證氮化鈦薄膜的結晶度，整個沉積過程須保持在恒定高溫( 通常為300℃) 環境下，這就大大地限制了待鍍工件的尺寸和種類，例如絕大多數摩擦與模具零部件常用材料、數據存儲領域( Data Storage)和微機電領域中的硅片通道( TSV) 均要求鍍膜過程溫度不超過200 ～250℃，真空技術網（http://smsksx.com/）認為這些因素制約了傳統磁控濺射鍍膜技術的生產效率和應用范圍。

　　本文采用孿生靶脈沖直流磁控濺射方法，制備了氮化鈦薄膜，在此基礎上，通過改良工藝參數，即在真空室內引入一等離子體區，提高真空室內等離子體密度，實現了氮化鈦薄膜的低溫(100℃) 沉積，并研究了等離子體源對氮化鈦薄膜物相、表面形貌、光學性能以及高溫抗氧化特性的影響。同時對等離子體在氮化鈦薄膜制備過程中的作用機理進行了探討。

1、試驗設備與方法

　　薄膜沉積裝置為ACSP70/73 型多功能離子鍍膜試驗機。實驗設備含有： 一臺機械泵和一臺真空的分子泵構成真空系統；真空室內有一個公轉圓盤，圓盤上有若干齒輪鏈帶的自轉工件架；真空室內含有若干加熱管，使真空室內受熱均勻；一臺10 kW 脈沖直流電源和一臺10 kW 雙極性脈沖偏壓電源，濺射電源頻率為40 kHz，濺射過程中兩個靶交替的作為陰極和陽極，在負半周期內出現靶材濺射，正半周期內中和靶面的積累電荷，有效地防止了靶材中毒和陽極消失現象。

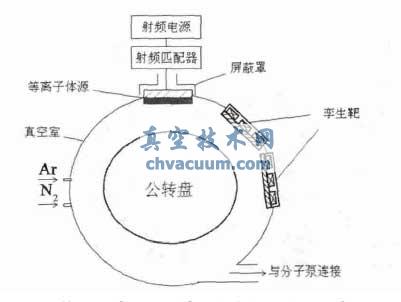

　　整個真空室為圓筒形結構。公轉盤由上下圓盤及若干支撐桿組成，公轉軸通過上下圓盤圓心，公轉盤繞公轉軸勻速旋轉，公轉轉速在5 ～30 r /min 范圍內可調。圖1 為等離子體源的具體結構和相對位置示意圖。

圖1 等離子體源的具體結構和相對位置示意圖

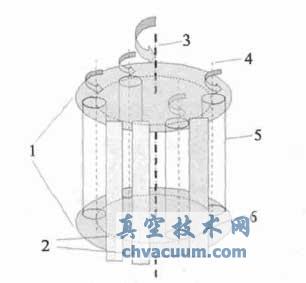

　　新型等離子體輔助磁控濺射結構示意圖如圖2所示(1 為公轉盤，2為孿生濺射靶，3為公轉盤公轉軸，4為工件盤自轉軸，5 為工件架，6 為RF 等離子體輔助產生源) 。

　　如圖1 所示，本文提出了一種新型的等離子體輔助中頻或脈沖直流磁控濺射的方法，即在真空室內增加一高離化率的等離子體放電區，工件高速公轉同時繞自轉軸自轉，反應未完全的氮化鈦薄膜進入等離子體區后，進一步被氧化，在既保證了氮化鈦薄膜高的沉積速率同時還可以得到高純度的氮化鈦薄膜; 同時氮化鈦薄膜在高度離化的氬離子的轟擊下得到夯實，使膜層致密，且與基底的結合更加牢固。

　　基底為314 白鋼和單晶硅。采用X'pertProSuper型X 射線衍射( XRD) 儀對樣品進行物相分析，衍射參數Cu Kα，管電壓為40 kV，管電流為100 mA，掃描范圍2θ 為20° ～80°，掃描時間8 min。采用美國VEECO 公司的Dimension3100 Controller 型原子力顯微鏡( AFM) 測試薄膜的表面形貌。采用Zygo New-View5020 表面輪廓儀測量薄膜厚度。采用Lambda950 分光光度計對樣品的反射率進行表征，掃描范圍為350 ～2500 nm。

　　試驗采用的靶材為純度99.7% 的Ti 靶，實驗氣體：純度為99.999% 的Ar 氣和純度為99.999% 的N2氣。鍍膜前將基底用丙酮或清洗劑清洗去油，然后用乙醇溶液清洗。待基底完全干燥后裝入夾具，再放入真空室。實驗工藝條件如表1 所示。

圖2 等離子體輔助磁控濺射結構示意圖

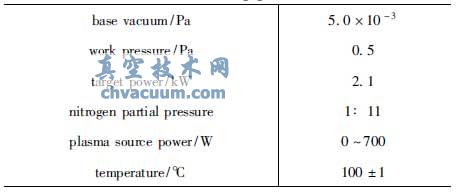

表1 樣品制備條件

3、結論

　　本文分別采用有無射頻等離子體輔助孿生靶脈沖直流磁控濺射的方法在基底溫度為100℃下制備了TiN 薄膜。從光學性能變化可以看出，兩種工藝參數下制備TiN 薄膜的極限氧化溫度均為450℃。烘烤溫度≤400℃ 時，在整個可見-近紅外光譜區域內，前者制備的TiN 薄膜光學性能始終優于后者。同時利用XRD 衍射儀和AFM 對薄膜的晶相結構和微觀形貌測試測試結果也表明，射頻等離子體的引入有利于提高薄膜的結晶度和致密性，減小薄膜表面粗糙度。該新型的等離子體輔助脈沖直流磁控濺射方法對TiN 薄膜在低溫環境下的制備提供了有力的理論和實驗依據。
