介紹了長沙某高校土壤源熱泵熱水系統設計，基于費用效果分析法，與空氣源熱泵熱水系統經濟性進行了對比分析，表明該系統雖然初投資較高，但是運行成本低，節能減排效果明顯，闡明了合同能源管理運營模式在推動高校熱水系統建設中的優勢。

1、前言

　　土壤源熱泵熱水系統是指以地下土壤和巖層為低位熱源，通過土壤源熱泵熱水機組來制取生活熱水的系統。按照埋管形式的不同，土壤源熱泵地下埋管系統又分為水平式和垂直式。垂直式埋管系統因?yàn)槠湔嫉孛娣e少，系統COP 高且運行穩定的優勢受到業主和設計師的青睞。土壤源熱泵已廣泛應用于空調、采暖及熱水供應，但是土壤源熱泵熱水系統在高校學生公寓的應用并不普遍。

　　筆者以長沙某高校土壤源熱泵熱水工程為設計和計算為例，詳細介紹垂直式土壤源熱泵熱水系統的設計，對其在高校應用的可行性進行分析，表明垂直式土壤源熱泵熱水系統在全國高校推廣的優勢及廣闊的發展前景。

2、工程概況及設計參數

2.1、工程概況

　　本項目為湖南長沙某高校學生公寓6 棟宿舍提供生活熱水，目前系統已全部投入使用，且運行效果良好。6 棟公寓共有學生約4100 人，根據實際情況，因地制宜將6 棟公寓劃分為3 個熱水系統。系統一共有學生2682 人，系統二有1155 人;系統三有286 人。設計熱水需求量每人30L /天，則系統一熱水需求量為80t /天，系統二熱水需求量為35t /天，系統三熱水需求量為9t /天。系統結構如圖1 ～3 所示。

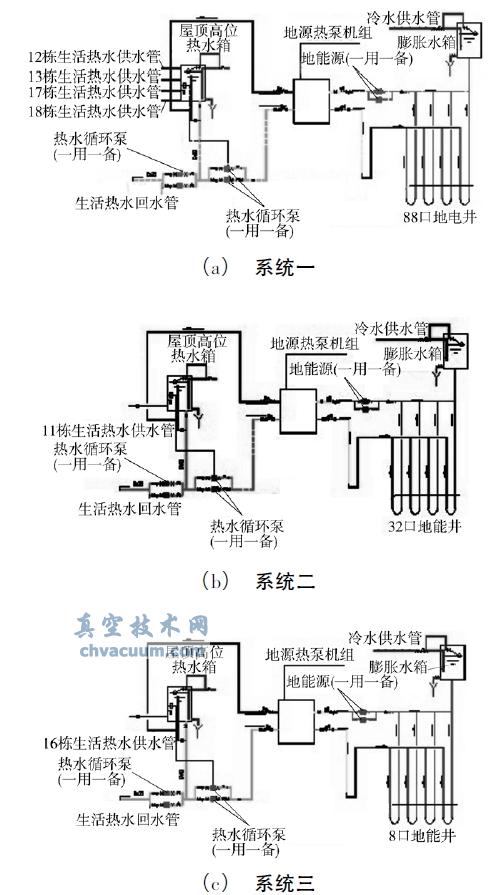

圖1 土壤源熱泵熱水系統結構示意圖

5、項目運營模式

　　本項目采用合同能源管理方式，聘請合同能源管理公司全過程進行系統的設計、施工、運行及維護。為避免收費混亂的現象發生，收費由學校統一管理，合同能源管理公司不直接參與對學生收費。本項目是對空氣源熱泵熱水系統進行改造，根據以往學校的運營情況，向?qū)W生的熱水收費單價為0.1 元/L，即100 元/t。土壤源熱泵熱水系統建成運營后，熱水收費單價為0.04 元/L，即40 元/t。因此每噸熱水優惠60 元，本項目的建成不僅經濟環境效益顯著，更造福學生的學習生活，值得大力推廣。合同能源管理的運營模式是一種雙贏模式，在未來高校熱水系統的新建、改造項目中將會成為一種新的趨勢，也必將推動土壤源熱泵技術在全國的發展。

6、結語

　　土壤源熱泵熱水系統的應用要因地制宜，要結合建筑物和地質環境的特點設計合適的熱水系統。空氣源熱泵熱水系統在夏熱冬冷地區應用廣泛，但與空氣源熱泵或其他形式的熱水系統相比，土壤源熱泵熱水系統經濟效益顯著，節能減排效果明顯，引入合同能源管理模式對湖南省及其周邊地區的高校中應用土壤源熱泵熱水系統的項目具有一定的示范作用，垂直式土壤源熱泵熱水系統在全國具有很大的推廣和應用前景。
