高標準基本農田規劃設計中的AutoCAD二次開發技術

2014-12-07 徐昌榮江西理工大學建筑與測繪工程學院

　　為了保證高標準基本農田建設項目圓滿竣工，基于AutoCAD 平臺采用C 語言進行二次開發，實現針對基本農田的高標準規劃和設計。試用軟件發現，該方法不僅可以提高基本農田規劃設計的準確性和高效性，而且能達到農田改造要求的各項指標，滿足現代農業發展的需求，同時為后期的施工建設提供了可靠的技術保障。

　　近年來，糧食安全問題愈益成為國際社會關注的焦點問題。中國雖是傳統的農業大國，但是中國農業發展方式還存在一系列與糧食增產不相適應的環節。例如，土地利用方式粗放，水利基礎設施陳舊，一家一戶的生產組織方式落后，糧食流通體系滯后，科技支撐能力不足等。糧食是特殊而敏感的產品，糧食供給即使出現一些細小的問題都可能引發人們的恐慌，導致市場劇烈波動，進而影響社會穩定。當前，國際糧食形勢嚴峻，中國糧食供給能力需要進一步提高。糧食安全是治國安邦的頭等大事，必須采取戰略措施增加糧食供給能力和保障國家糧食安全。高標準基本農田是指在一定時期內，通過土地整治建設形成的集中連片、設施配套、高產穩產、生態良好、抗災能力強，與現代農業生產和經營方式相適應的基本農田。包括經過整治的原有基本農田和經整治后劃入的基本農田。高標準基本農田建設則是以建設高標準基本農田為目標，依據土地利用總體規劃和土地整治規劃，在農村土地整治重點區域及重大工程、基本農田保護區、基本農田整備區等開展的土地整治活動。按照全國土地整治規劃，中國將投資6 000 億元建設2 667 萬hm2 高標準基本農田，提高糧食產量，保證國家糧食安全。高標準農田建設項目的前期規劃設計工作是搞好項目建設的基礎，是項目順利實施的重要保證，高標準農田建設靠的是高標準的規劃設計。規劃設計一般都采用AutoCAD 等設計軟件，但在復雜的CAD 問題或特殊用途的規劃設計中，依據原有軟件的功能往往難以較好地解決問題，在此情況下，只是會使用軟件的基本功能是不夠的，根據客戶的特殊用途進行軟件的客戶化定制和二次開發，往往能夠大大提高企業的生產效率和技術水平。利用AutoCAD 二次開發技術進行高標準基本農田規劃設計平臺研制，可以更高效和更準確地完成針對基本農田的高標準規劃設計任務。為此，采用C 語言基于AutoCAD 平臺進行二次開發，高效率實現對基本農田的規劃設計以達到高標準農田各項要求指標，為后期的施工建設做準備。

1、基于.NET 平臺采用C 語言的AutoCAD二次開發技術介紹

　　基于.NET 平臺對AutoCAD 進行二次開發，可充分利用.NET 的各種優勢，在保證功能強大的前提下大大提高開發速度。支持該開發方法的軟件版本為AutoCAD2006 到AutoCAD2013，由于Autodesk公司專門開發了.NET API，.NET API 提供了一系列托管的外包類，使開發人員采用C 語言在.NET框架下可以充分地調用相關函數，提高編程效率和準確性。其主要優點是完全面對對象，在擁有與C++相匹配的強大功能的同時，具有方便易用的特點，是較為理想的AutoCAD 二次開發工具。

2、AutoCAD二次開發技術的實現

　　21、基礎數據的來源

　　主要通過野外測量獲取1 ∶1 000 比例尺或1∶500 比例尺的地形基礎數據，或通過遙感等手段獲取1∶1 000 比例尺的柵格圖像，然后經過矢量化得到地形基礎數據。

　　2.2、架構的描述

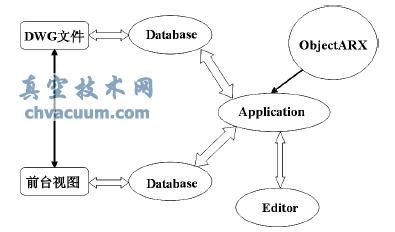

　　AutoCAD 內部成員之間的關系見圖1，通過.NET API 作用于Application 來訪問數據庫，通過Document 來前臺顯示圖形，通過Editor 來編輯修改要素，以實現AutoCAD 二次開發。利用這一架構原理對基本農田進行高標準規劃設計，可以減少一些重復的CAD 命令操作工作和將復雜的計算問題交予計算機解決，可以提高規劃設計效率和準確性，為后期高標準基本農田的高質量施工建設提供技術支持。
