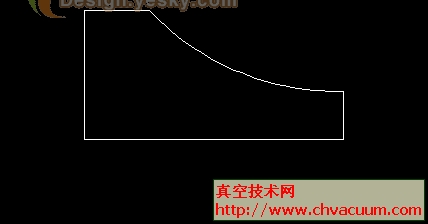

通常筆者所做的排料圖是做在長方形的鋼板上，可是有時也會遇到僅僅做小量的排料圖的情況，這時使用四米長的整塊鋼板一定會被老板罵的，怎么辦？去車間找邊角料唄……找到了邊角料又有了難處，不規(guī)則鋼板如何在CAD上表現出來呢？細看這塊鋼板，為如下形狀（如圖）。

圖1

　　可是手邊只有一把卷尺，怎么能得到它的圓弧形的那一邊呢？

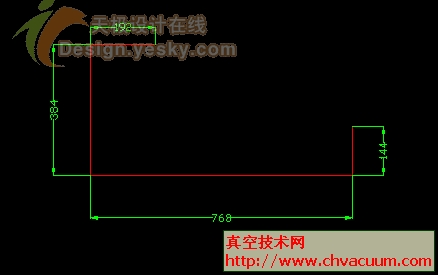

　　不管它，先做出幾條直邊的長度再說，根據卷尺測量的數值，畫出幾條直邊如下：

圖2

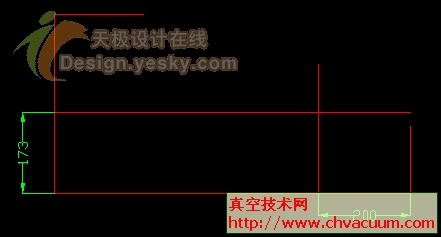

　　可是剩下的這段圓弧的圓心如何確定呢？這個問題困擾了筆者半天，從車間到辦公室，從辦公室再回到車間跑了兩趟才反應過來：為什么一定要找到這個圓心呢，CAD中畫圓除了用圓心半徑的方法之外還有三種畫圓的方法：相切、相切、半徑法；兩點（2P）法；三點（3P）法。這里用三點（3P）法不就可以了么，其中有兩點已經確定，只要再找到一個點就可以了。取出卷尺，自鋼板右直邊向左量取200mm，標記，在標記處向垂直方向上量出弧形到下直邊的距離173mm，好，回到CAD，做圖。使用偏移命令（OFFSET）把右直邊左偏移200mm，下直邊上偏移173mm，延長得兩條線的交點：

圖3

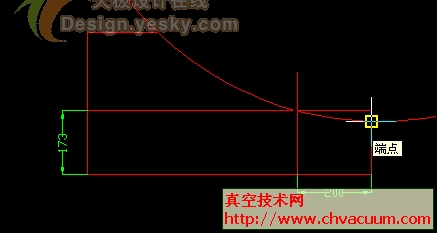

　　使用畫圓（CIRCLE）命令，命令行提示：指定圓的圓心或[三點（3P）/兩點（2P）/相切、相切、半徑（T）]；輸入“3P”（不帶引號），空格確認，按F3鍵打開對象捕捉工具，用鼠標依次點取三點完成該圓：

圖4

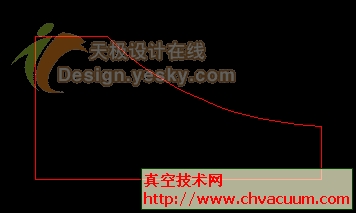

　　使用修剪工具剪掉多余的線，使用刪除工具刪除兩條輔助線，完成圖紙。

圖5

　　在這次簡單的做圖之后，筆者深深地感覺到，從書本上的理論到真實應用中的實踐還是有一定距離的，知道不代表會用，會用不代表熟練，要想能在實踐中用熟用好CAD，還要多看多用多想才行。
